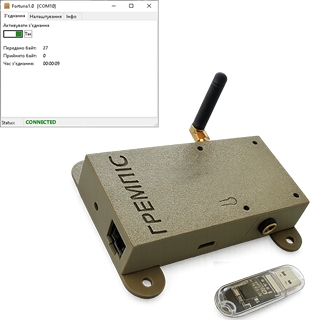

Модуль звязку “Fortuna” призначений для спрощення отримання даних через мережу Internet з віддалених об’єктів на яких установлено обчислювачі “УНІВЕРСАЛ”. Система включає модуль передачі даних а також програму для ПК із USB ключем. Модуль Fortuna підключається кабелем до одного, або декількох обчислювачів “УНІВЕРСАЛ” та створює прозорий канал передачі даних через мережу Internet із ПК. Далі програмним забезпеченням “Checker8”, або подібним, можливо отримувати дані з обчислювачів на максимальній швидкості так, наче вони знаходяться поруч.

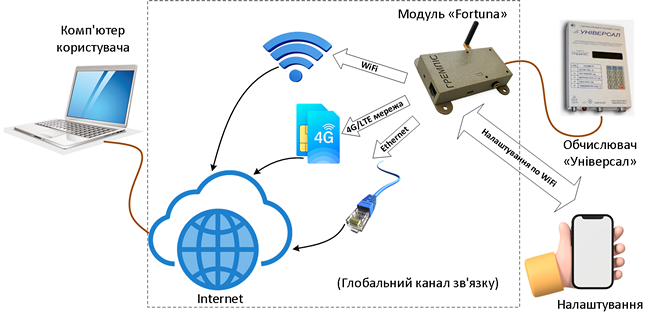

Модуль Fortuna підтримує наступні варіанти доступу в Internet: пряме з’єднання по Ethernet кабелю, через WiFi точку доступу, або через 4G мережу будь-якого мобільного оператора.
Канал даних через Internet:

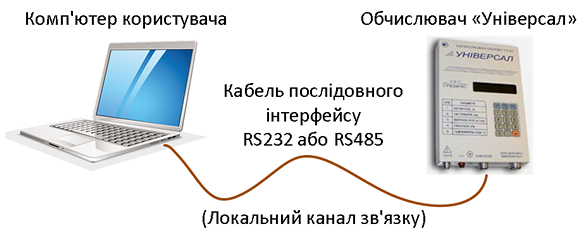

Модуль звязку “Fortuna” створює прозорий канал даних. Тобто є можливість обміну даними із будь яким приладом, який працює з компютером по інтерфейсу RS232 або RS485. Тобто так, наче прилад знаходяться поруч із ПК і підключений кабелем до нього.
Технічний опис міні модуля звязку “Fortuna”
Основні характеристики системи:

  • Інтерфейс зв’язку з приладами: RS232 (до 5м.) / RS485 (до 1200м. через додатковий адаптер).
  • Канали доступу в Internet: Ethernet, WiFi, 3G/4G мережа.
  • Операційна система (ОС) для роботи програмного забезпечення на ПК: Microsoft© Windows 10/11.
  • Швидкість передачі даних в каналі: від 115200 8N1 біт/сек .
  • Авторизація доступу: пароль.
  • Живлення модуля: 12В або USB-C.

Звязок
Модуль “Fortuna” сам утворює канал звязку і автоматчно його підтримує.

Умовою роботи системи є доступ до мережі Internet у місці, де планується робота модуля.

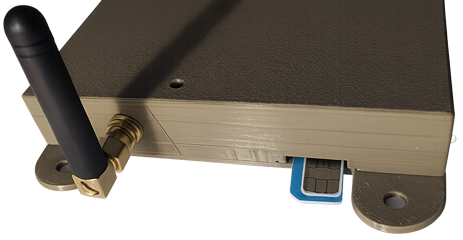

Рекомендується з’єднання по Ethernet кабелю, або через WiFi точку доступу підприємства. Якщо це не є можливим – встановлюється зв’язок через  4G/LTE мережу будь-якого мобільного оператора. Для цього можна використати Mini-SIM картку будь-якого мобільного оператора. Додаткових умов типу “Зовнішній-IP” НЕ потрібно.

Модуль “Fortuna” має індикатор статусу роботи, який дає можливість зрозуміти поточний стан роботи приладу:

  • Не світиться – система наразі перезавантажується, системний збій, або проблема із живленням.
  • Блимає швидко (приблизно 3-4 рази на сек.) – система намагається з’єднатися із мережею Internet.
  • Блимає повільно (приблизно 1 рази на сек.) – З’єднання з Internet встановлене, відбувається встановлення каналу зв’язку
  • Постійно світиться – З’єднання і канал зв’язку встановлено. Модуль готовий до обміну даними.

Також індикатор статусу за допомогою кольору дає можливість зрозуміти який саме канал зв’язку  з Internet вибраний в налаштуваннях:

  • Червоний – WiFi з’єднання.
  • Зелений – Ethernet з’єднання.
  • Синій – 3G/4G з’єднання.

Налаштування модуля
Для налаштування модуля потрібно мати пристрій який підтримує WiFi з’єднання: Мобільний телефон, планшет або ноутбук.

Модуль зв’язку “Fortuna” створює WiFi точку доступу до якої потрібно підключитися. Після підключення до WiFi точки доступу, використовується будь-який браузер для підключення до сторінки налаштувань.
